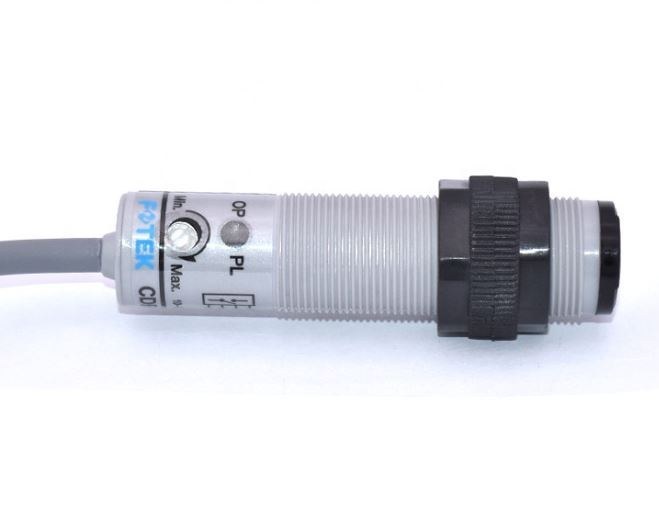

سنسور نوری استوانه‌ای فوتک CDR-10XB

سنسور CDR-10XB از سری CDR شرکت فوتک، یک سنسور نوری استوانه‌ای (Tubular) با سایز M18 است که بر اساس متد بازتاب از جسم (Diffuse Reflection) کار می‌کند. در این نوع سنسور، فرستنده و گیرنده در کنار هم داخل بدنه قرار دارند. نور ارسال شده به جسم برخورد کرده و بخشی از آن به سنسور بازتاب می‌شود. اگر شدت نور بازتابی کافی باشد، سنسور خروجی می‌دهد.

مدل CDR-10XB برای تشخیص اجسام در فاصله نزدیک (۱۰ سانتی‌متر) طراحی شده است. این فاصله برای تشخیص حضور قطعات روی نوار نقاله، شمارش محصولات یا تشخیص موقعیت بازوهای رباتیک بسیار مناسب است. از آنجایی که این سنسور نیاز به آینه یا گیرنده جداگانه در سمت مقابل ندارد، نصب آن بسیار سریع و کم‌هزینه انجام می‌شود.

حرف “B” در انتهای کد معمولاً در محصولات فوتک به معنی نوع خاصی از کانکتور یا خروجی (معمولا NC یا نوع کابل‌بندی خاص بسته به سال تولید) است، اما به طور کلی سری CDR دارای خروجی استاندارد ۳ سیمه DC می‌باشد. بدنه این سنسور معمولاً ترکیبی از فلز (برنج با روکش نیکل) و پلاستیک است که مقاومت خوبی در محیط‌های صنعتی دارد.

کاربردها

• شمارنده محصولات: نصب در کنار ریل تولید برای شمارش قطعات عبوری.
• تشخیص حضور قطعه: اطمینان از قرارگیری صحیح قطعه در فیکسچر قبل از انجام عملیات مونتاژ.
• ماشین‌آلات نساجی و چاپ: تشخیص پارچه یا کاغذ در فاصله نزدیک.

مزایا

• نصب بسیار آسان (تک‌قطعه‌ای بودن سنسور).
• قیمت بسیار رقابتی در مقایسه با برندهای دیگر.
• بدنه M18 استاندارد (سازگار با براکت‌های رایج بازار).
• پاسخ‌دهی سریع به عبور اجسام.

سوالات متداول

۱. آیا رنگ جسم بر روی فاصله تشخیص CDR-10XB تاثیر دارد؟

بله، در سنسورهای Diffuse (یک‌طرفه)، رنگ و جنس سطح جسم بسیار مهم است. اجسام روشن (سفید) نور را بهتر بازتاب می‌دهند و در فاصله دورتری دیده می‌شوند، در حالی که اجسام تیره (مشکی مات) ممکن است نیاز به فاصله کمتری داشته باشند. فاصله ۱۰ سانتیمتر برای کاغذ سفید استاندارد تعریف شده است.

۲. تفاوت CDR-10XB با CDR-30X چیست؟

تفاوت اصلی در برد دید (Sensing Distance) است. مدل 30X تا ۳۰ سانتی‌متر را می‌بیند، اما مدل 10X برای فواصل کوتاه‌تر و دقیق‌تر (۱۰ سانتی‌متر) بهینه شده است تا نویز پس‌زمینه کمتری دریافت کند.
